螺桿空壓機各系統的工作原理分析

　　一、主機/電機系統:

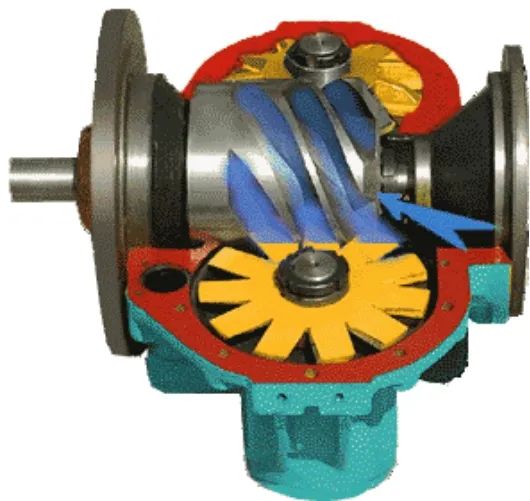

　　單螺桿空氣壓縮機也被稱為蝸桿空氣壓縮機，單螺桿空氣壓縮機的嚙合副由一個6頭螺釘和兩個11齒星輪組成。即使蝸桿受力平衡，蝸桿也會同時與兩個星輪嚙合，使排量翻倍。我們通常說的螺桿壓縮機通常是指雙螺桿壓縮機。

　　單螺桿

　　雙螺桿

　　螺桿式(即雙螺桿)壓縮機具有一對相互嚙合、相反旋轉的螺旋齒轉子。齒面凸起的轉子稱為陽轉子，齒面凹下的轉子稱為陰轉子。隨著轉子在體內的旋轉，由于牙齒的入侵或分離，工作體積不斷變化，從而定期改變轉子每對齒槽之間的體積，以達到吸氣、壓縮和排氣的目的。

　　主機是螺桿機的核心部件，任何品牌的螺桿機都有相似的主機結構和工作機制。

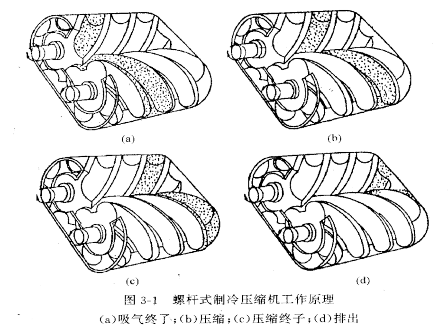

　　(1)吸氣過程

　　轉子旋轉時，陽轉子的齒連續脫離陰轉子的齒槽，齒間體積逐漸擴大，與吸氣孔連接，氣體通過吸氣孔進入齒間體積，直到齒間體積達到最大值，與吸氣孔斷開，齒與內殼共同關閉齒間體積，吸氣過程結束。值得注意的是，陽轉子和陰轉子之間的齒間體積并沒有相互連接。

　　(2)壓縮過程

　　轉子繼續旋轉，在陰陽轉子齒體積連接前，由陰轉子齒侵入壓縮陽轉子齒體積中的氣體;陰陽轉子齒體積連接后，形成“V“隨著兩個轉子齒的相互擠壓，基元體積逐漸移動，體積逐漸減小，實現氣體的壓縮過程。壓縮過程直到基元體積與排氣孔連接。

　　(3)排氣過程

　　由于轉子旋轉時基元體積不斷縮小，壓縮后的氣體被送到排氣管，這一過程一直持續到體積最小時。

　　隨著轉子的連續旋轉，上述吸氣、壓縮和排氣過程循環進行，各基元體積依次工作，形成螺桿制冷壓縮機的工作循環。

　　從以上過程分析可以看出，兩個轉子轉向相互迎合的一側，即凸齒和凹齒迎合嵌入的一側，氣體壓縮形成高壓，稱為高壓區;相反，螺釘轉向相互偏離的一側，即凸齒和凹齒分離的一側，齒體積擴大形成低壓，稱為低壓區。這兩個區域被外殼和轉子的接觸線隔開，可以粗略地認為兩個轉子的軸平面是高壓和低壓區域的分界面。此外，由陰陽轉子間嚙合線組成的螺旋通道使基元體積內的氣體從吸氣端向排氣端壓縮。

　　螺桿式壓縮機作為一種旋轉式壓縮機，在結構上具有離心式壓縮機的特點，工作原理上屬于體積式壓縮機的范疇。

　　缺點：

　　1. 螺旋轉子空間曲面加工精度要求高;

　　2. 由于轉子剛度的限制，轉子之間的嚙合線無法實現更好的等級密封，螺桿壓縮機無法達到更高的最終壓力 ;

　　3. 介質定期高速通過吸力、排氣孔、間隙泄漏等原因，使壓縮機噪聲大，需要采取消聲降噪措施 ;

　　4. 螺桿式壓縮機由于上述特點，一般用于以下工況：

　　1. 流量不是很高

　　2. 需要長周期平穩運行

　　3. 排氣壓力不高

　　機殼：

　　壓縮機的主要部件是由機體、吸氣端座和排氣端座組成。機體是連接各部件的中心部件，為各部件提供正確的裝配位置，保證氣缸內陰陽轉子嚙合，工作可靠。端面形狀為∞形狀，這與兩個嚙合轉子的外圓柱面相適應，使轉子能夠準確地裝入體內。為了保證轉子在旋轉過程中順利實現吸氣過程，在機體內壁表面設置了符合轉子轉角要求的徑向吸氣孔。

　　吸排氣端座是位于身體前后兩端的密封連接器。除了對身體的端面進行密封外，更重要的是，它還提供了陰陽轉子和支撐轉子的軸承裝配位置。

　　轉子：

　　變?nèi)輭嚎s的主要部件由陰陽轉子組成。轉子齒形采用高精度專用機床、專用刀具加工，是壓縮機的關鍵部件之一。轉子線通常是單邊不對稱擺線-弧線。陰陽轉子有以下兩種結構方法：

　　1. 將陽轉子與電機連接成主動轉子，傳遞轉矩，同時通過嚙合驅動陰轉子(從動轉子)旋轉。

　　2. 陰陽轉子通過各自的從動齒輪與電機驅動的主動齒輪嚙合傳遞扭矩。

　　軸承：

　　軸承是支撐陰陽轉子，保證轉子高速旋轉的部件。滾筒軸承通常用于電機端的支撐。其次，當轉子旋轉和壓縮氣體時，會產生軸向推力。為了克服這種軸向力，轉子的另一端采用斜柱軸承，既能克服轉子旋轉的軸向力，又能承受徑向力。

　　絕大多數螺桿壓縮機都是噴油潤滑的。通過潤滑油和分支混合進入壓縮機，隨著介質的流動潤滑和密封機器。其優點如下：

　　1)降低排氣溫度。

　　2)減少工質泄漏，提高密封效果。

　　3)增強零件潤滑，提高零件壽命。

　　4)能吸收和阻尼聲波，降低噪音。

　　5)沖洗機械雜質，減少磨損。

　　但由于噴油量大，必須增加潤滑油系統，壓縮機出口必須增加油氣分離器，這將增加機組的體積和復雜性。同時，這種方法不能用于不允許污染的介質。因此，一些螺桿壓縮機沒有油潤滑。

　　無油潤滑壓縮機對陰陽轉子的嚙合間隙、剛度和質量以及整個機組的加工質量要求較高。

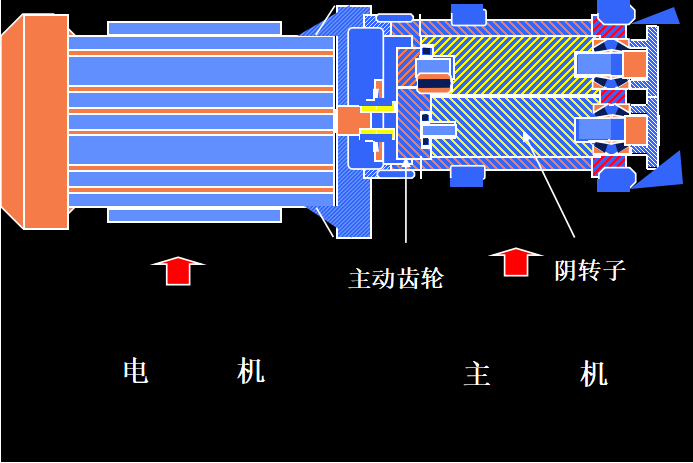

　　電機系統：

　　? 主機與電機連接-剛性

　　? 齒輪傳動-齒輪傳動-

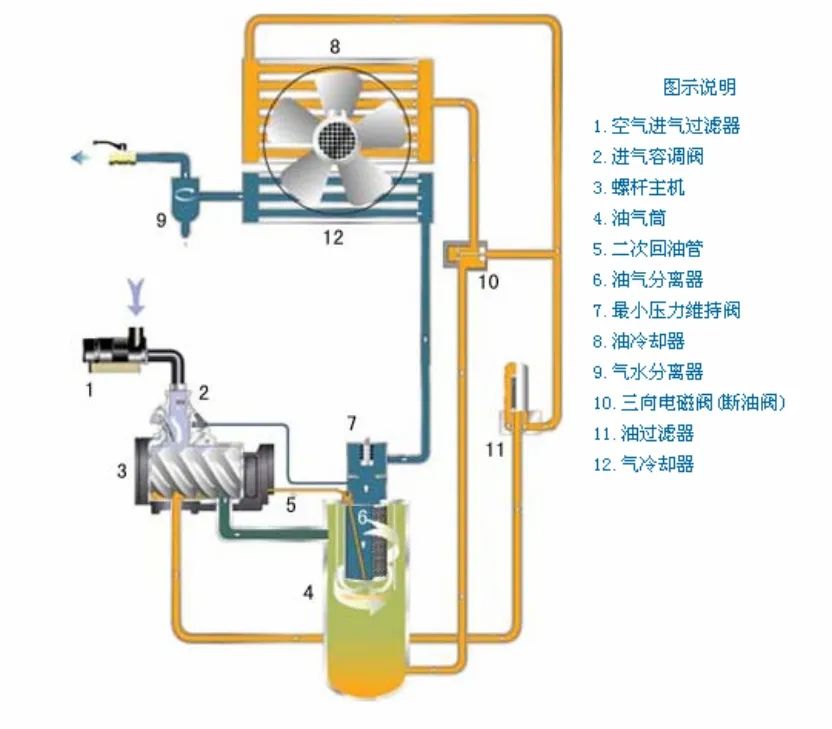

　　二、冷卻/分離系統：

　　冷卻系統是空氣壓縮機中非常重要的組成部分之一，因?yàn)榭諝鈮嚎s后釋放出大量的熱量，這些熱量取決于冷卻系統進行熱交換。冷卻系統分為風冷和水冷兩類。

　　(1)風冷冷卻系統

　　風冷冷卻系統包括風扇和冷卻器。冷卻器采用鋁板翅式換熱器，風扇強行將冷空氣吹入冷卻器。當空氣通過冷卻器散熱翅片時，與壓縮空氣或潤滑油進行熱交換，帶走熱量，達到冷卻壓縮空氣和冷卻潤滑油的效果。

　　使用風冷機組時要注意：

　　1、冷空氣溫度(基本等同于環境溫度)非常重要，不宜過高，建議不超過40℃。

　　2、冷卻器暴露在空氣中，翅片上會沾上灰塵。如果灰塵過多，會嚴重影響冷卻器的換熱效果。因此，翅片表面的灰塵應經常用壓縮空氣吹干凈。如果情況嚴重，不能吹干凈，必須用洗滌劑清洗。清洗機組部件時，嚴禁使用易燃、易爆、易揮發的洗滌劑。

　　清洗時，可拆下冷卻器支架側面的蓋板，用手持式風槍向上吹掃。

　　(2)水冷式冷卻系統

　　使用管殼冷卻器。一個是后冷卻器用來冷卻壓縮空氣，另一個是油冷卻器用來冷卻噴入機體前的潤滑油。該冷卻器在管殼內平行排列許多薄壁換熱銅管。水從銅管中移除，熱油或熱空氣從銅管中移除。換熱后，水帶走油和空氣的熱量。

　　水冷冷卻器對環境溫度條件不敏感，更容易控制排氣溫度。但如果冷卻水水質過差，冷卻器容易結垢堵塞或腐蝕，導致維護成本增加。甚至對冷卻器造成嚴重?fù)p壞和報廢。建議冷卻水至少滿足以下要求：

　　水壓：需≥0.2MPa、≤0.5MPa、進口水溫≤32 oC ,水量因型號而異。

　　在水質較硬的地區，必須在循環水中加入水質軟化劑，并定期更換水。如果水中雜質過多，必須在空氣壓縮機冷卻水進口管道上安裝水過濾器。

　　水冷機組還將為機箱內的散熱安裝一個小風扇。

　　冷卻系統包括空氣冷卻器(后冷卻器)和油冷卻器(前冷卻器)，通過電機上的風扇冷卻。后冷卻器的特點：1.冷卻離開機組的壓縮空氣。2.多達70% 水含量直到冷凝沉淀。

　　風冷冷卻系統：

　　冷卻系統包括空氣冷卻器和油冷卻器，通過電機上的風扇冷卻。油冷卻器用于冷卻油，后冷卻器用于冷卻壓縮空氣。

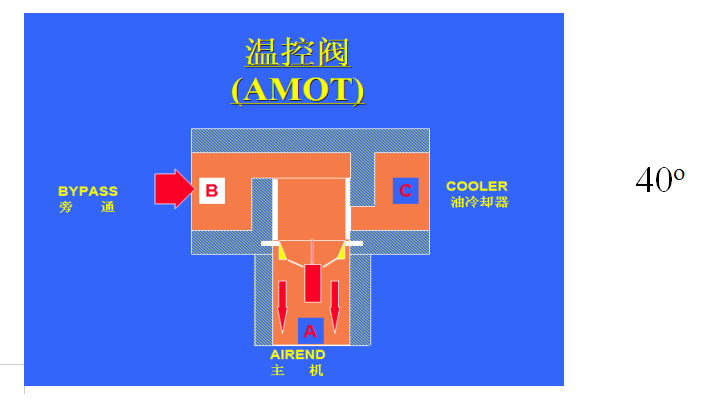

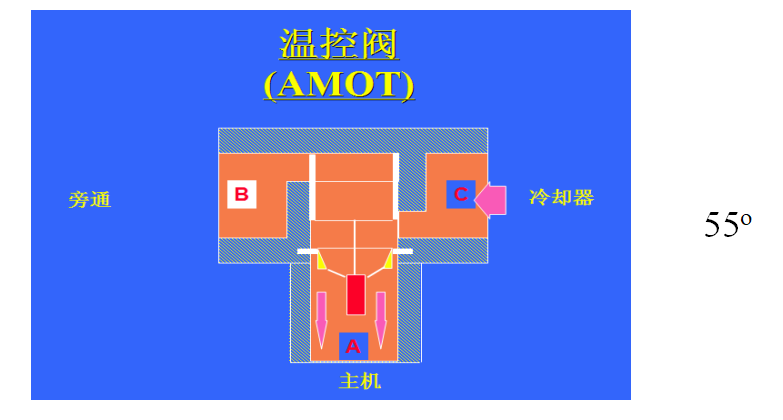

　　噴油系統上有一個。當油溫低于40℃時，油不經冷卻器直接進入機體。當油溫超過55℃時，閥門關閉，使所有油通過油冷卻器冷卻，然后進入主機。

　　溫控閥：

　　溫控閥：

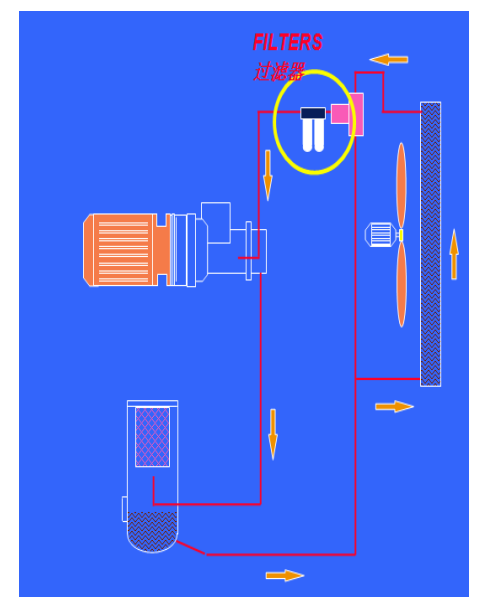

　　油濾：

　　微米等級

　　保護主軸承

　　保持系統清潔

　　功能：防止異物進入

　　提高冷卻劑使用壽命的主機

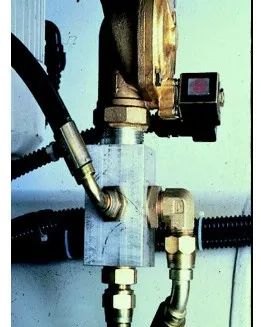

　　斷油電磁閥：

　　作用:

　　1、機組運行時

　　確保向各供油點注油;

　　2、當機組停機時，切斷整個油路

　　冷卻劑不會從壓縮機的吸氣口冒出來.

　　止回閥：防止反轉和冷卻油進入主機

　　油分離系統：

　　1. 從潤滑油中分離壓縮空氣。

　　2. 確保系統中留有潤滑油。

　　3. 降低用戶空氣管道中的含油量。

　　作用:

　　1. 儲存冷卻劑。

　　2. 初級分離。

　　組成:

　　1. 分離筒

　　2. 油分離芯(2年更換一次)

　　3. 回油管

　　4. 最小壓力閥

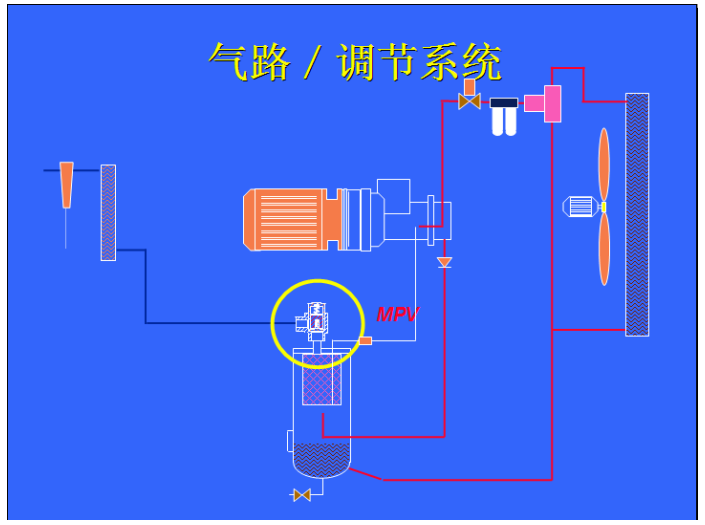

　　三、氣路調節系統：

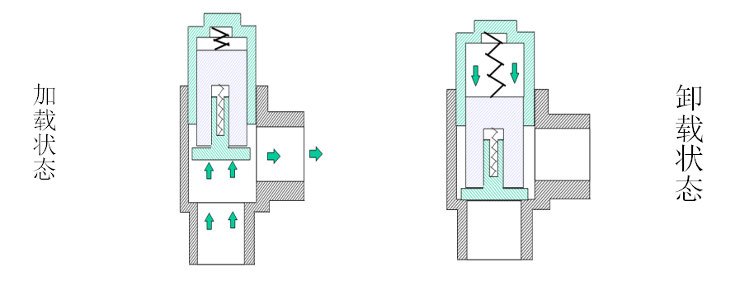

　　最小壓力閥：

　　1. 設置為在4.0 打開Bar(4.2kg)

　　2. 防止分離器受到低壓沖擊，保持其壓力

　　3. 有助于分離系統

　　4. 機組卸載或停機時，防止管網壓力進入冷卻系統

　　四、控制電路系統：

　　進氣蝶閥：

　　功能：控制進氣量。

　　保護系統：

　　1. 主機高溫保護-溫度開關

　　2. 過流保護-主電機熱繼電器1OL

　　3. 2OL(M37)風扇電機熱繼電器

　　4. 壓力容器保護-安全閥

　　溫度開關：

　　1. M250主機排氣溫度開關(1ATS)-119 °C

　　2. M250軸承溫度開關(5TS)-109 °C

　　維護保養：

　　1. 按時更換油濾芯：第一次150小時，最多2000小時。

　　2. 按時更換冷卻劑：超冷最多8000小時或2年。
