[壓縮機網] DN 、De、Φ的表示

　　01  DN是指管道的公稱直徑

　　一般用于描述：鍍鋅鋼管：

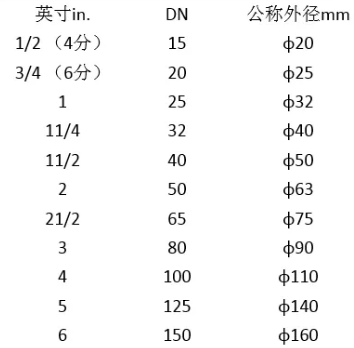

　　公稱直徑可以用公制mm或英制in表示。管道附件也用公稱直徑表示，意思與縫管相同。與英國制造單位的對應關系如下:
　　公稱通徑(nominal diameter)，又稱平均外徑(meanoutside diameter)。這是因?yàn)榻饘俟艿墓鼙诤鼙。軓胶凸軓綆缀跸嗤?，所以管徑和管徑的平均值被稱為管徑。

　　DN是公稱直徑，公稱直徑（或公稱直徑），是各種管道和管道附件的一般直徑。公稱直徑是一個方便的圓整數供參考，與加工尺寸關系不嚴格。具有相同公稱直徑的管道和管道附件可以相互連接和交換。雖然其值接近或等于管道內徑，但它不是實際意義上的管道外徑或內徑。

　　例如，焊接鋼管可分為薄壁鋼管、普通鋼管和加厚鋼管。其公稱直徑不是外徑或內徑，而是類似于普通鋼管內徑的名稱尺寸。每個公稱直徑對應一個外徑，其內徑值隨厚度而變化。

　　02   De主要是指管道的外徑

　　主要用于描述：無縫鋼管、聚氯乙烯等塑料管道，以及其他需要明確壁厚的管道

　　一般采用De標注，均需以外徑X壁厚的形式標注。

　　以鍍鋅焊接鋼管為例，以DN為例、兩種De標注方法如下：

　　DN20 De25X2.5mm

　　DN25 De32X3mm

　　DN32 De40X4mm

　　DN40 De50X4mm

　　我們習慣于用DN標記焊接鋼管，很少用DE標記管道而不涉及壁厚；但標記塑料管是另一件事；這仍然與行業習慣有關。在實際施工過程中，我們簡要稱之為20、25、32等管道是指DE，而不是指DN。

　　此外，根據現場的實踐經驗：

　　a、兩種管道材料的連接方式無非是絲扣連接和法蘭連接。

　　b、鍍鋅鋼管、PPR管均可采用以上兩種連接，但小于50的管道用絲扣更方便，大于50的法蘭更可靠。
　　ps：如果兩種不同材料的金屬管連接，應考慮是否會產生原電池反應，否則會加速活性金屬管的腐蝕速度。最好用法蘭連接，用橡膠墊片絕緣材料將兩種金屬分開，包括用墊片分開的螺栓，以避免接觸。

　　Φ也可以表示管道的外徑，但此時應乘以后壁厚。

　　03   Φ表示普通圓的直徑

　　當然了，Φ管道的外徑也可以表示，但此時應乘以后壁厚。例如：Φ25×3.管道外徑25mm，壁厚3mm。

　　對于無縫鋼管或有色金屬管，應標明“外徑”×壁厚”。例如：Φ107×4.其中Φ可省略。

　　中國、ISO和日本的一些鋼管標有壁厚系列。對于這種鋼管，表示方法是管的外徑×壁厚。如：Φ60.5×3.8

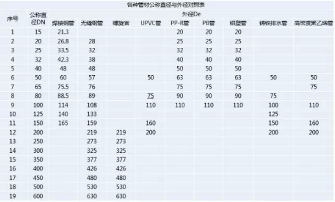

　　管道的公稱直徑和外徑對照表
　　DN 、De、Dg、Φ 的區別

　　DN Nominal diameter

　　De external diameter

　　Dg diameter gong(漢語拼音“公”聲母) 現在你就明白了，Dg 是國產貨， 現在不用具有中國特色的國產貨了。

　　DN 、De、Dg 、Φ的關系：

　　De 管道外壁的直徑

　　DN 是 De 減半管壁厚度的數量

　　Dg 一般沒人用

　　Φ表示普通圓的直徑

　　管徑應以 mm 對于單位，管徑的表達應符合以下規定：

　　水煤氣輸送鋼管(鍍鋅或非鍍鋅)、鑄鐵管等管道，管徑應以公稱直徑為宜 徑DN表示；

　　無縫鋼管、焊接鋼管(直縫或螺旋縫)、銅管、不銹鋼管等管徑應為外徑×壁厚Φ表示;

　　鋼筋混凝土(或混凝土)管、陶土管、耐酸陶瓷管、缸瓦管等管道， 內徑應在管徑范圍內 d 表示;

　　塑料管，管徑應按產品標準的方法表示；

　　公稱直徑用于設計 DN 表示管徑時，應具有公稱直徑 DN 與相應的產品規格對比表。

　　硬聚氯乙烯管的建筑排水規格 de(公稱外徑)×e(公稱壁厚)表示(GB 5836.1-92)給水聚丙烯(PP)管材規格用 de×e 表示(公稱外徑×壁厚) 工程圖上標注塑料管。

　　公制標示 ( metric dimension size )

　　以DN表示 一般稱為“公稱尺寸”，不是管外徑，也不是管內徑。它是外徑和內徑的平均值，我們稱之為平均內徑。

　　例如：外徑 63mm 公制標注塑料管 ( mm dimension size ) DN50

　　ISO 公制標示 ( ISO metric dimension size )

　　以 Da 表示 PVC 管，ABS 管之管外徑

　　以 De 表示 PP 管，PE 管之管外徑

　　例如：外徑 63mm 公制標注塑料管 ( mm dimension size )

　　Da63 對 PVC 管，ABS 管而言。

　　總結：De、DN、d、ф各自的表達范圍：

　　De-- PPR、PE管、聚丙烯管 外徑

　　DN-- 聚乙烯(PVC)管道、鑄鐵管、鋼塑復合管、鍍鋅鋼管公稱直徑

　　d -- 公稱直徑的混凝土管

　　ф-- 無縫鋼管或有色金屬管應標明“外徑”×壁厚”
